1. 简介:

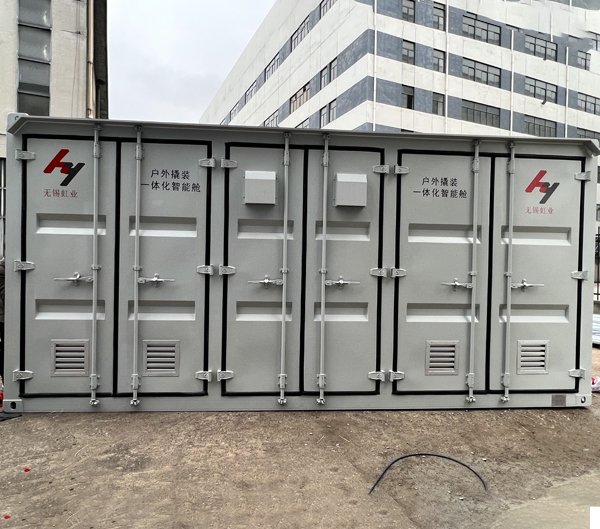

户外撬块式热风机组供电-控制系统是我公司专门为矿井行业用户自行开发设计的配电场所,本供电控制系统是一种集高压开关设备、配电变压器、低压配电装置、控制装置、自动化装置及智能检测装置等为一体的智能供配电系统。
2. 优势特点:
具备工艺先进、造型美观、运行可靠、维护简便、结构紧凑、移动方便、占地面积小的优点,设备及其辅助系统配置齐全、性能合理,具有较高的可适用性和可靠性。
3. 系统参数:
项目 | 单位 | 高压开关设备 | 变压器 | 低压开关设备 |
额定电压 | kV | 12 | 10/0.66、10/0.4 | 0.66、0.4 |
额定电流 | A | 0-1250 | 0-4000 | |
额定频率 | Hz | 50 | 50 | 50 |
额定容量 | kVA | 0-4000 (注2) | ||
额定短时耐受电流 | kA | 31.5 | ||
额定峰值耐受电流 | kA | 80 | ||
额定短路关合电流 | kA | 80 | ||
1min工频耐受电压 | kV | 对地、相间42 | ||
断口 48 | ||||
雷电冲击耐受电压 | kV | 对地、相间75 | ||
断口 85 | ||||
壳体防护等级(注1) | IP41 | IP53 | IP40 | |
噪声水平 | dB | 油变≤65,干变≤75 |
注1:户外撬块式热风机组供电-控制系统整体防护等级最高可达IP55。
注2:上述数据供用户参考,我公司可根据客户具体参数进行设计
各地经销代理商及公司销售人员获取设备系统造价或拨打咨询热线:13801512250。

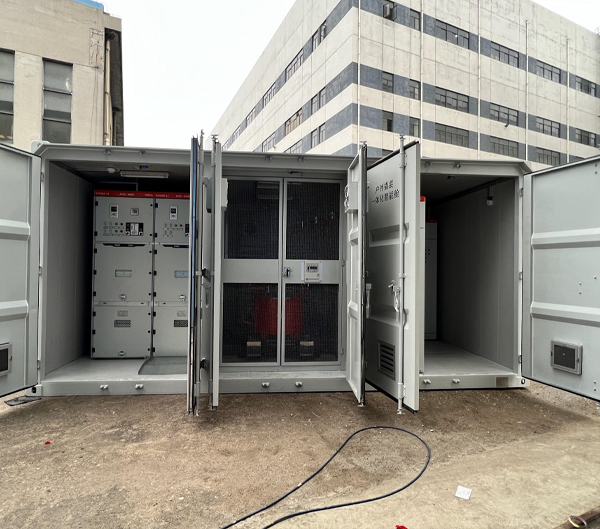

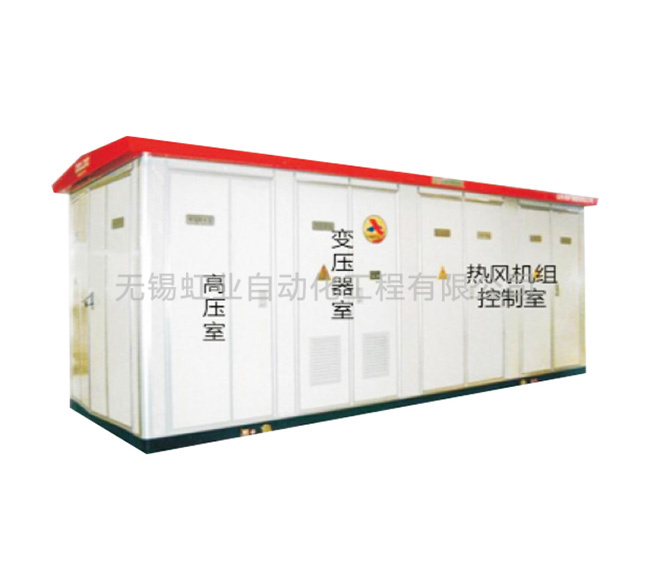

4. 组成结构
序号 | 名称 | 单位 | 数量 | 备注 |
一 | 高压隔室 | |||
1. | 高压进线单元 | 套 | 1 | |
2. | 高压出线单元 | 套 | 1 | |
二 | 变压器隔室 | |||
1. | 变压器 | 套 | 1 | |
三 | 低压隔室 | |||
1. | 低压进线单元 | 套 | 1 | |
2. | 低压控制单元 | 套 | 1 | 注1 |
四 | 定制系统 | |||
1. | PLC单元 | 套 | 1 | 注2 |
2. | 通信单元 | 套 | 1 | 注2 |
3. | 智能管理单元 | 套 | 1 | 注2 |
4. | 恒温控制系统 | 套 | 1 | 注2 |
5. | 火灾报警系统 | 套 | 1 | 注2 |
6. | 视频监控系统 | 套 | 1 | 注2 |
注1:根据容量不同,配置数量不同;
注2:上述数据供用户参考,我公司可根据客户具体定制进行选配设计。
5. 使用环境:
l 海拔高度:≤2000m;
l 安装地点:户外;
l 最高温度:+60℃;最低温度:-53℃;最大日温差:25℃;
l 日照强度:0.1w/cm
l 环境相对湿度:月平均值:日平均不大于95%,月平均不大于95%(25℃)
l 最大风速:30m/s;
l 地震烈度:8度;水平加速度:0.2g;垂直加速度:0.25g;污秽等级:≤III级;
l 安装地面倾斜度:≤3%;
l 基本雪压:0.25Kn/m2
