1. 简介:
采用电加热方式,对轴流风机送入的冷空气进行加热,将加热后的热空气用直接输送到井筒内。加热后的热空气与井筒的冷空气在井筒内进行混合,使井筒内的温度保持在设定温度值(如2℃),其煤安防爆的功能使得热风机组可以安装在井口的任意位置;可以安装在户外,用户只要在户外平整一块场地夯实,采用混凝土地坪,无需建造房子。节约投资和建设安装周期,如配套我公司户外热风机组供电-控制系统,安装周期仅仅需要3个工作日,十分简便。
1) 产品型号规格:RZD1-1200/660(380)-HW(户外矿用增安型电加热器)
2) 产品功率范围:400KW~1200KW
3) 产品防爆标志:Ex e I Mb (属于I类防爆)
4) 产品采用安标最新标准:GB 3836.1-2010 爆炸性环境用防爆电器设备“通用要求
GB 3836.3-2010 爆炸性环境由增安型“e”保护的设备
MT/T 661-2011 煤矿井下用电器设备通用技术条件
5) 产品采用户外撬装一体化设计,具有防雨、防雪、防尘功能
2.机组组成:
1) 矿用增安型电加热器
2) 电加热元件
3) 防爆接线腔
4) 防爆轴流风机
5) 户外撬装一体化智能舱

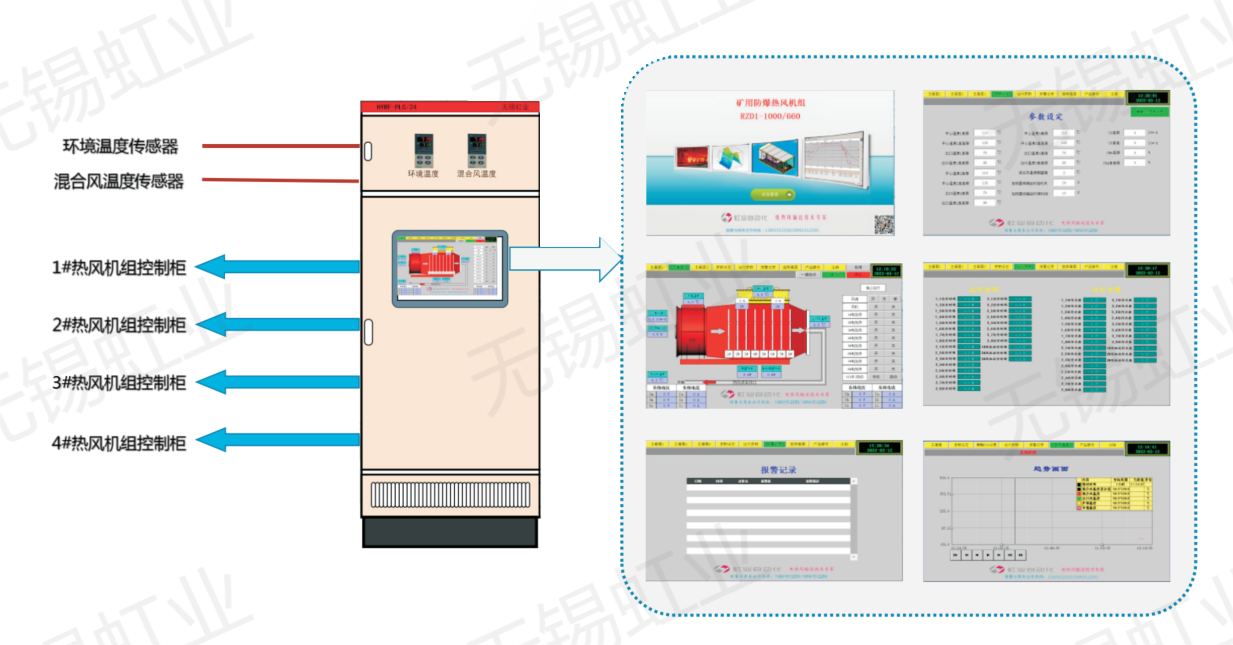

6) 配套:控制系统、手机APP监控系统、温度检测单元、电动风阀、通风管道及电缆等

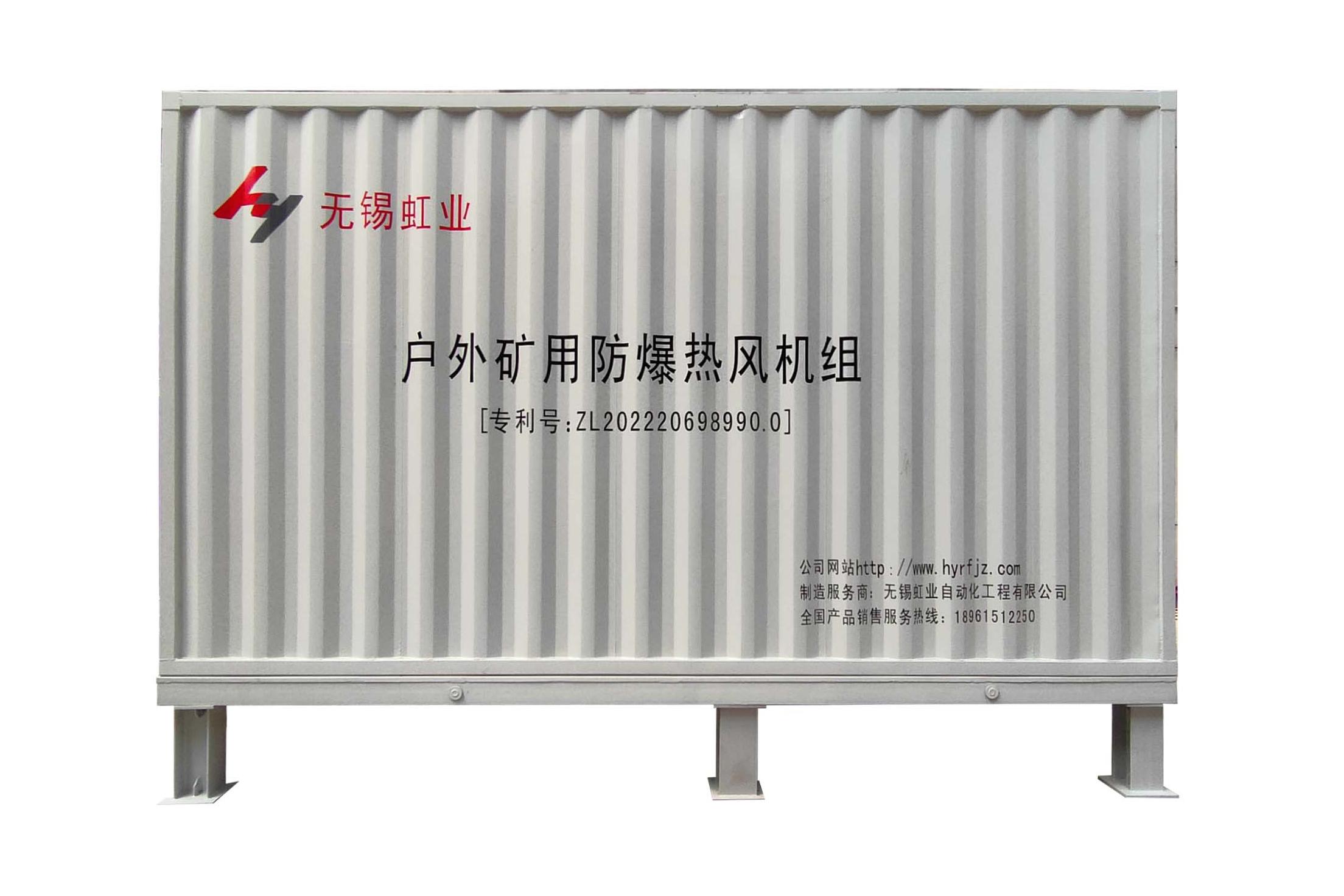

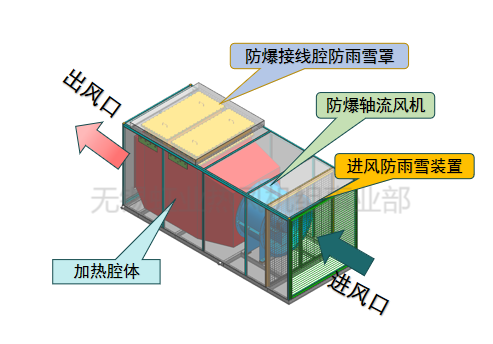

产品外形图 产品结构图
3. 优势特点:
1)节能:直接对空气加热,热交换环节少,加热效率95%以上,系统中的调功器设备能随着外界温度的变化及时的调整加热功率,井口的混合风装置能将冷热风的混合效率提高20%左右,在同种加热功率的前提下,缩短加热的时间;
2)环保:清洁能源,无污染,无排放,无废气、废渣;
3)安全:硬件联锁,软件联锁,报警系统,温度、CO、瓦斯传感器,中控系统,视频监控系统,手机APP,高强度高耐温的工业阻燃材料,安全可靠;
4)便捷:安装、运输便捷,操作、使用便捷,人性化的人机界面,可视化的视频监控系统,时时可查阅的手机APP;
5)免维护:3年内免维护。
6)高防护:防雨、防雪、防尘
7)节约成本、施工周期:无需建造房子
4. 应用技术
1) 精准节能:采用精准节能控制软件,以混合风温度设定温度(2℃)为控制目标,自动调整加热功率,精确控制加热功率,节能效果好。
2) 数值模拟:采用CFD流量模拟技术,对矿井、主风道、辅助风道等内部流动特性具体工程方案和多机组耦合送风方案进行数值模拟技术,分析获取热风炉内部温度场和管道流场分布规律,用于完成并联机组耦合送风方案设计与验证,确保防爆热风机组能够在现场正常且高效地运行。
3) 安全联锁:安全保护联锁功能齐全,风机与加热组联锁保护、炉体超温保护与加热组联锁保护、自动切除故障加热组回路保护。
5.运用案例

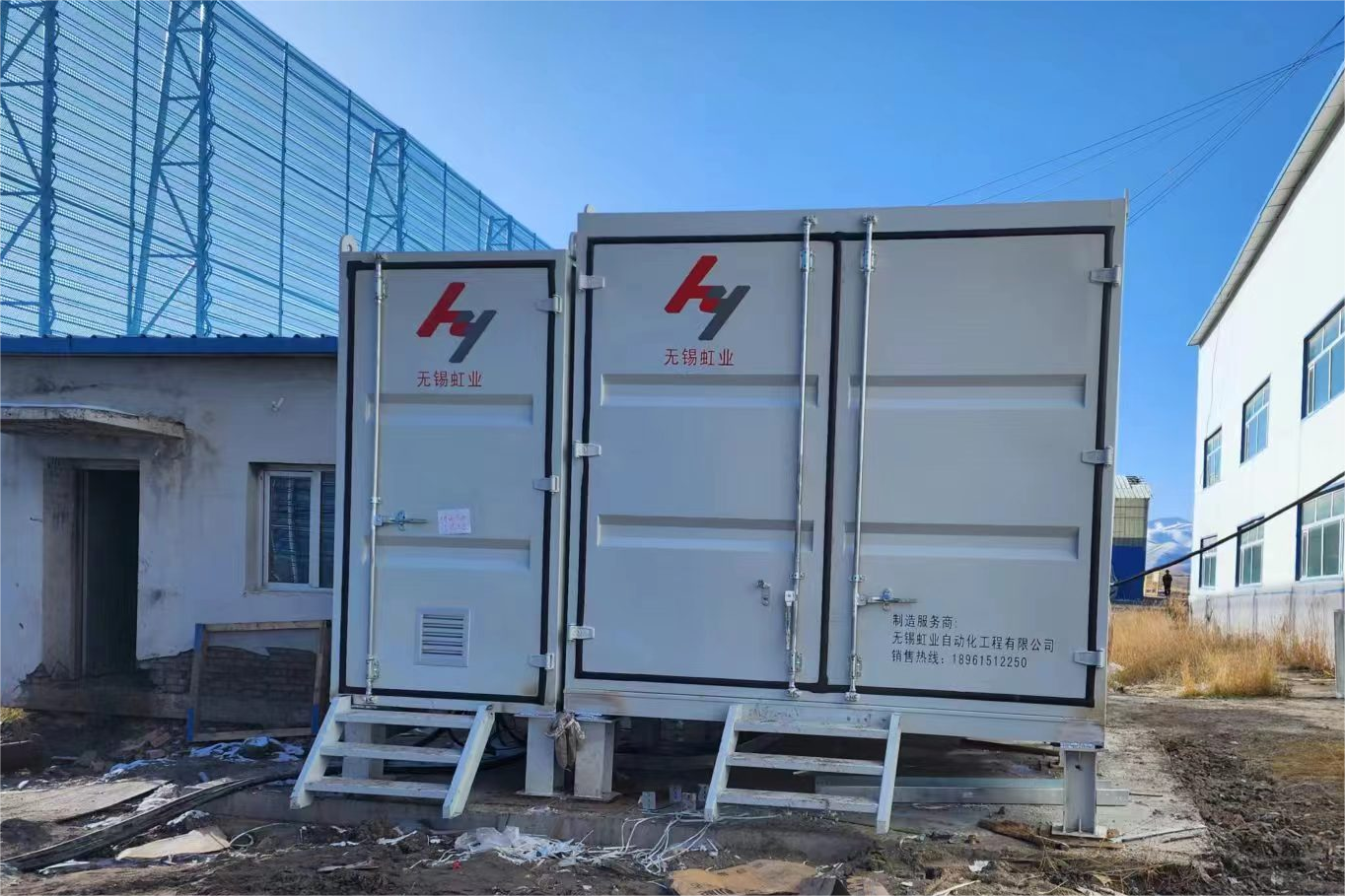

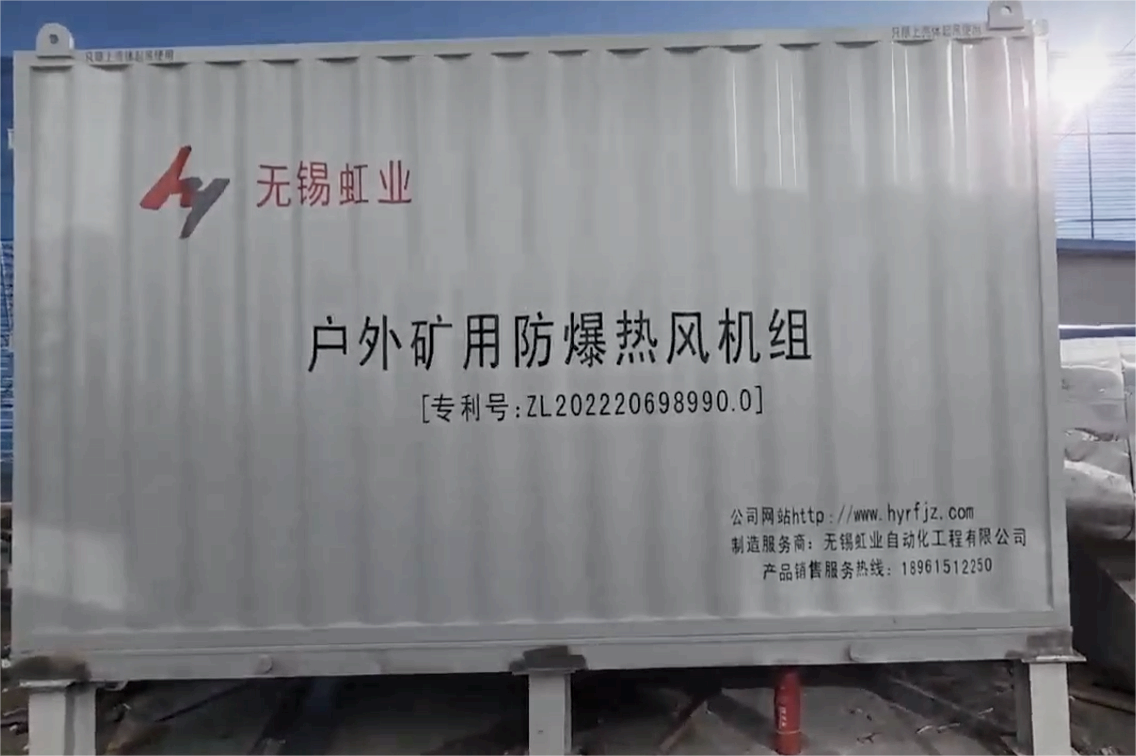

户外矿用防爆热风机组1套1000KW 户外矿用防爆热风机组1套700KW
青海云恒矿业 默勒三矿
